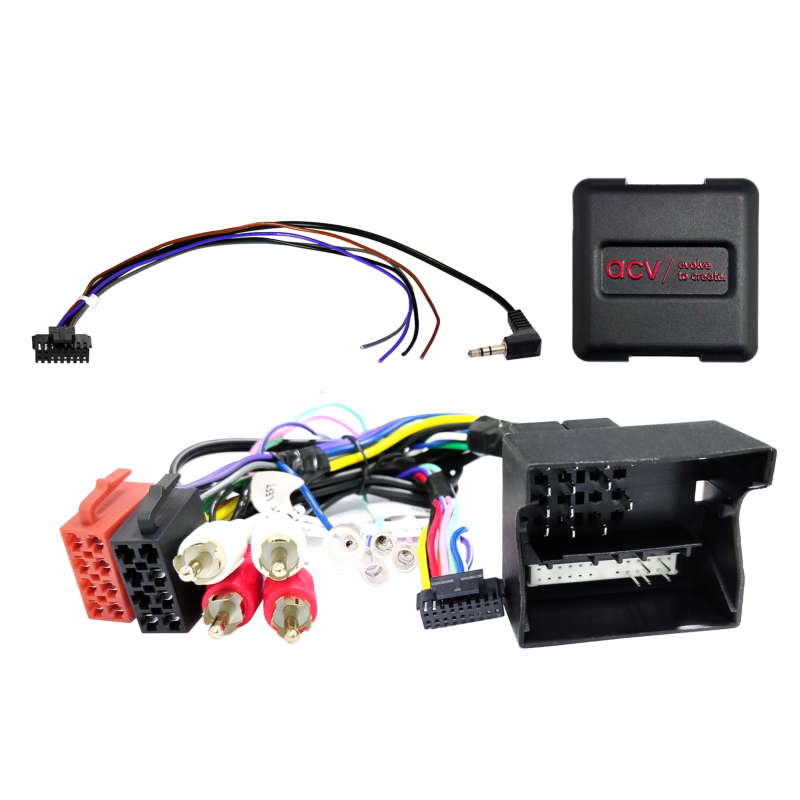

ACV Canbus / Stuurwielinterface Audi A1 / A3 / A4 / A6 / Q3 / R8 / TT (Vanaf 2000 - 2018)

De producten van ACV worden ontwikkeld en geproduceerd in Duitsland, dit gebeurt volledig in eigen fabricage. ACV besteed veel aandacht aan ontwikkeling, de afwerking en de kwaliteit van het product, wat resulteert in hoogwaardige kwaliteit Autospecifieke, Aansluit en Inbouwproducten met een zeer goede pasvorm en een goed afgewerkt design. De ACV producten en accessoires zijn verkrijgbaar voor scherpe prijzen vergeleken met concurrerende fabrikanten en bieden een zeer goede prijs/kwaliteit verhouding.

Kenmerken van ACV Canbus / Stuurwielinterface Audi A1 / A3 / A4 / A6 / Q3 / R8 / TT (Vanaf 2000 - 2018):

• ACV Canbus / Stuurwielinterface geschikt voor meerdere Audi modellen van 2000 t/m 2018
• Nieuwste generatie canbus/stuurwielinterface die de bestaande stuurwielbediening functies overneemt naar de aftermarket radio
• Compacte interface voor vereenvoudigde installatie en volledig instelbaar via de beschikbare dipswitches, zie handleiding
• Overname van Source, Volume, Selectieknoppen en evt. Mute en Telefoontoetsen, biedt geen ondersteuning voor display
• Software op de interface is te updaten via de USB-C poort en bedieningsknoppen zijn her programmeerbaar, indien gewenst
• 100% OEM Pasvorm
• Bekabeling: 100% OFC koper
• Plug & Play aansluitconnectoren
• Artikelnummer: 42xad002
• Deze interface wordt geleverd inclusief Multilead, geschikt voor het aansluiten van meerdere merken radio's, waaronder: Alpine, Pioneer, Sony, Clarion, Grundig, JVC, Kenwood, Philips, Zenec, Chinese radio's met KEY draden en Custom instelbare bedrading om zelf een radio in te leren, hiervoor zijn meerdere opties beschikbaar, zie handleiding

Geschikt voor de:

• Audi A1 (8X) van 07/2010 - 04/2018 LET OP! Alleen voor modellen met Chorus OEM Headunit
• Audi A3 (8P) van 05/2003 - 04/2013
• Audi A4 B6 (8E) van 11/2000 - 10/2005
• Audi A4 B7 (8E) van 11/2004 - 04/2013
• Audi A6 (C5 / B4) van 05/2001 - 03/2006 LET OP! Alleen voor modellen met RNS-E OEM 16:9 navigatietoestel
• Audi Q3 (8U) van 10/2011 - 06/2018
• Audi R8 (42) van 04/2007 - 05/2015
• Audi TT (8J) van 04/2006 - 03/2014
• Aansluiting: 40-polige Quadlock
• Aansluiting LEAD: OEM-stuurafstandsbediening > 3,5mm-stekker / losse kabel
• Aansluiting ACTIEF SYSTEEM: OEM geluidssysteem 2 / 4 Kanaals > RCA (Male) voor + achter + remote kabel
• Geschikt voor modellen met Blaupunk, Matsushita, Grundig Concert II, Symphony II, Chorus II 2-DIN of RNS-E 16:9 OEM Headunit
• Niet geschikt voor modellen met Bosch BNS 5.0 Monochroom OEM Navigatie

Geschikt voor de volgende Audio Systemen:

• Voor modellen zonder actief en/of versterker systeem
• Voor modellen met een versterker
• Voor modellen met een half actief systeem
• Voor modellen met een vol actief systeem
• Voor modellen met een half BOSE systeem
• Voor modellen met een vol BOSE systeem

Canbus genereerd de volgende signalen:

• Geschakelde voeding (+15)
• Snelheidssignaal (Speedpulse)
• Achteruitrijsignaal (Reverse)
• Verlichtingssignaal (Illumination)
• Handremsignaal

Montage TIP!

Een stuurwielinterface (Canbus en Analoge uitvoering) moet zichzelf inleren in het voertuig. Het is dan ook noodzakelijk om eerst alle bekabeling en connectoren aan te sluiten inclusief de radio bekabeling en radio lead en pas daarna het contact aan te zetten. Op die manier kan de interface zichzelf correct inleren en zijn de stuurwielfuncties en canbus voedingen direct beschikbaar. Indien nodig kunnen de stekkers daarna zonder gevolgen los gekoppeld worden voor de definitieve montage, de interface slaat de connecties op. Het inleren van de interface duurt gemiddeld enkele seconden, in sommige gevallen enkele minuten. Check ook altijd of de stuurwielbedieningsfunctie in het menu van de radio aanstaat, bij uitgebreide radio's kan het voorkomen dat die standaard nog uitstaat. Heeft u vragen tijdens of na de montage, neem dan aub contact met ons op.
