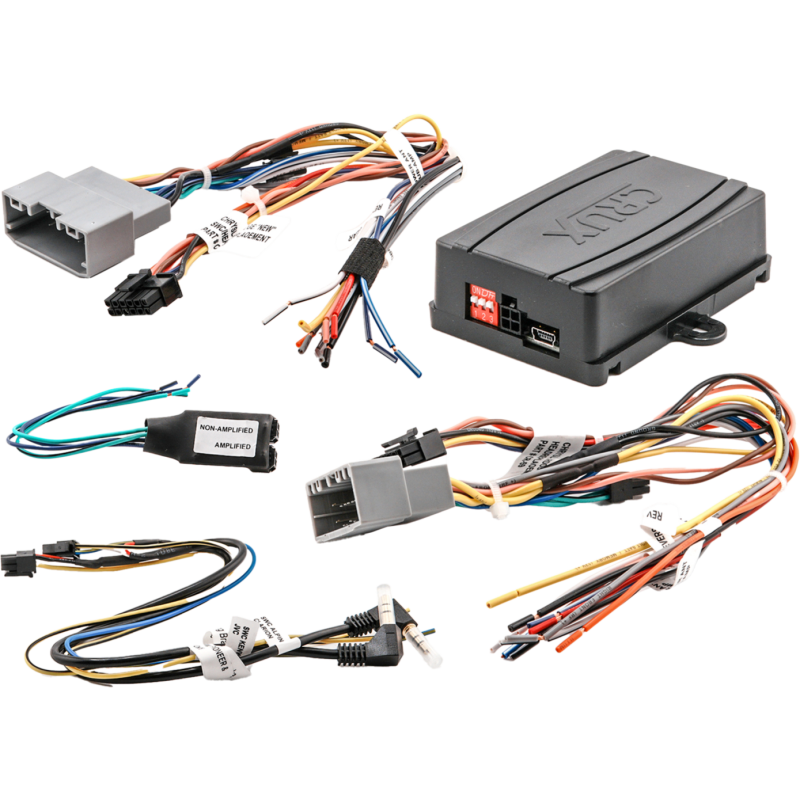

ACV Canbus / Stuurwielinterface Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW (Vanaf 2001 - 2018)

De producten van ACV worden ontwikkeld en geproduceerd in Duitsland, dit gebeurt volledig in eigen fabricage. ACV besteed veel aandacht aan ontwikkeling, de afwerking en de kwaliteit van het product, wat resulteert in hoogwaardige kwaliteit Autospecifieke, Aansluit en Inbouwproducten met een zeer goede pasvorm en een goed afgewerkt design. De ACV producten en accessoires zijn verkrijgbaar voor scherpe prijzen vergeleken met concurrerende fabrikanten en bieden een zeer goede prijs/kwaliteit verhouding.

Kenmerken van ACV Canbus / Stuurwielinterface Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW (Vanaf 2001 - 2018):

• ACV Canbus / Stuurwielinterface geschikt voor meerdere Chrysler, Dodge, Jeep, Lancia, Mitsubishi en Volkswagen modellen van 2001 t/m 2018
• Deze interface is voorzien van zowel de 22 als de 24 polige stekker die in deze voertuigen wisselend aanwezig zijn, voor beide versies is deze interface geschikt!
• Nieuwste generatie canbus/stuurwielinterface die de bestaande stuurwielbediening functies overneemt naar de aftermarket radio
• Compacte interface voor vereenvoudigde installatie en volledig instelbaar via de beschikbare dipswitches, zie handleiding
• Overname van Source, Volume, Selectieknoppen en evt. Mute en Telefoontoetsen, biedt geen ondersteuning voor display
• Software op de interface is te updaten via de USB-C poort en bedieningsknoppen zijn her programmeerbaar, indien gewenst
• 100% OEM Pasvorm
• Bekabeling: 100% OFC koper
• Plug & Play aansluitconnectoren
• Artikelnummer: 41-1032-004
• Deze interface wordt geleverd inclusief Multilead, geschikt voor het aansluiten van meerdere merken radio's, waaronder: Alpine, Pioneer, Sony, Clarion, Grundig, JVC, Kenwood, Philips, Zenec, Chinese radio's met KEY draden en Custom instelbare bedrading om zelf een radio in te leren, hiervoor zijn meerdere opties beschikbaar, zie handleiding

Geschikt voor de:

• Chrysler 200 2011 - 2014
• Chrysler 300 06/2004 - 12/2010
• Chrysler 300C (LX) 06/2004 - 11/2007
• Chrysler 300C (LX) 11/2007 - 12/2010
• Chrysler 300M 2002 - 06/2004
• Chrysler Aspen 2007 - 2009
• Chrysler Concorde 2002 - 2004
• Chrysler Pacifica 2004 - 2008
• Chrysler PT Cruiser (PT) 10/2001 - 04/2006
• Chrysler PT Cruiser (PT) 01/2006 - 06/2009
• Chrysler Sebring (RJ) 03/2001 - 04/2003
• Chrysler Sebring (RJ) 04/2003 - 07/2007
• Chrysler Sebring (RJ) 05/2007 - 08/2010
• Chrysler Town&Country 2008 - 2016
• Chrysler Voyager (GK/GY/RG) 03/2001 - 05/2004
• Chrysler Voyager (GK/GY/RG) 05/2004 - 03/2008
• Chrysler Voyager (RT) 03/2008 - 12/2010
• Dodge Avenger (JS) 06/2007 - 06/2009
• Dodge Caliber (PK) 06/2006 - 12/2010
• Dodge Caravan 2002 - 2015
• Dodge Charger 2009 - 2012
• Dodge Challenger 2008 - 2014
• Dodge Dakota 2002 - 2011
• Dodge Durango 2003 - 2009
• Dodge Journey (JC) 06/2008 - 12/2010
• Dodge Magnum 2008 - 2009
• Dodge Nitro 2007 - 2011
• Dodge RAM 2002 - 2008
• Dodge RAM Dodge RAM 1500 2009 - 2011
• Dodge RAM 2500 2010 - 2012
• Dodge RAM 3500 2010 - 2012
• Dodge RAM chassis cab 2011
• Dodge RAM C/V Tradesman 2012 - 2015
• Dodge Stratus 2002 - 2006
• Dodge Viper (SR) 11/2003 - 04/2010
• Jeep Commander (WH) 05/2008 - 11/2010
• Jeep Compass (PK) 11/2006 - 06/2010
• Jeep Compass (PK) 05/2011 - 12/2016
• Jeep Grand Cherokee (WJ) 10/2001 - 06/2005
• Jeep Grand Cherokee (WH) 06/2005 - 10/2007
• Jeep Grand Cherokee (WH) 10/2007 - 12/2010
• Jeep Grand Cherokee (WK) 12/2010 - 06/2013
• Jeep Liberty 2002 - 2012
• Jeep Patriot (PK) 2007 - 2017
• Jeep Wrangler (TJ) 01/2003 - 03/2007
• Jeep Wrangler (JK) 04/2007 - 02/2011
• Jeep Wrangler (JK) 02/2011 - 07/2018
• Lancia Voyager (RT) van 11/2011 - 08/2015
• Mitsubishi Raider van 2008 - 2009
• Volkswagen Routan van 2009 - 2015
• Aansluiting: 22-pins / 24-pins Chrysler connector
• Aansluiting LEAD: OEM-stuurafstandsbediening > 3,5mm-stekker / losse kabel
• Voertuigen met CAN-bus --> zonder +12V geschakelde voeding
• Voertuigen met/zonder OEM-versterkersysteem

• Voertuigen zonder Infinity OEM-versterkersysteem
• Voertuigen zonder dode hoekdetectie
• PDC niet ondersteund
• Snelheidspulssignaal niet in alle voertuigen ondersteund
• Voertuigen met handgeschakelde transmissie: achteruitversnellingssignaal niet ondersteund
• Fader OEM versterkersysteem niet ondersteund
• Controleer Audio geluid telefoon/navigatie > verwissel indien nodig de voorste / achterste luidsprekeruitgang door de plug and play stekkers om te steken in de kabelboom van de interface

Canbus genereerd de volgende signalen:

• Geschakelde voeding (+15)
• Snelheidssignaal (Speedpulse)
• Achteruitrijsignaal (Reverse)
• Verlichtingssignaal (Illumination)
• Handremsignaal

Montage TIP!

Een stuurwielinterface (Canbus en Analoge uitvoering) moet zichzelf inleren in het voertuig. Het is dan ook noodzakelijk om eerst alle bekabeling en connectoren aan te sluiten inclusief de radio bekabeling en radio lead en pas daarna het contact aan te zetten. Op die manier kan de interface zichzelf correct inleren en zijn de stuurwielfuncties en canbus voedingen direct beschikbaar. Indien nodig kunnen de stekkers daarna zonder gevolgen los gekoppeld worden voor de definitieve montage, de interface slaat de connecties op. Het inleren van de interface duurt gemiddeld enkele seconden, in sommige gevallen enkele minuten. Check ook altijd of de stuurwielbedieningsfunctie in het menu van de radio aanstaat, bij uitgebreide radio's kan het voorkomen dat die standaard nog uitstaat. Heeft u vragen tijdens of na de montage, neem dan aub contact met ons op.
