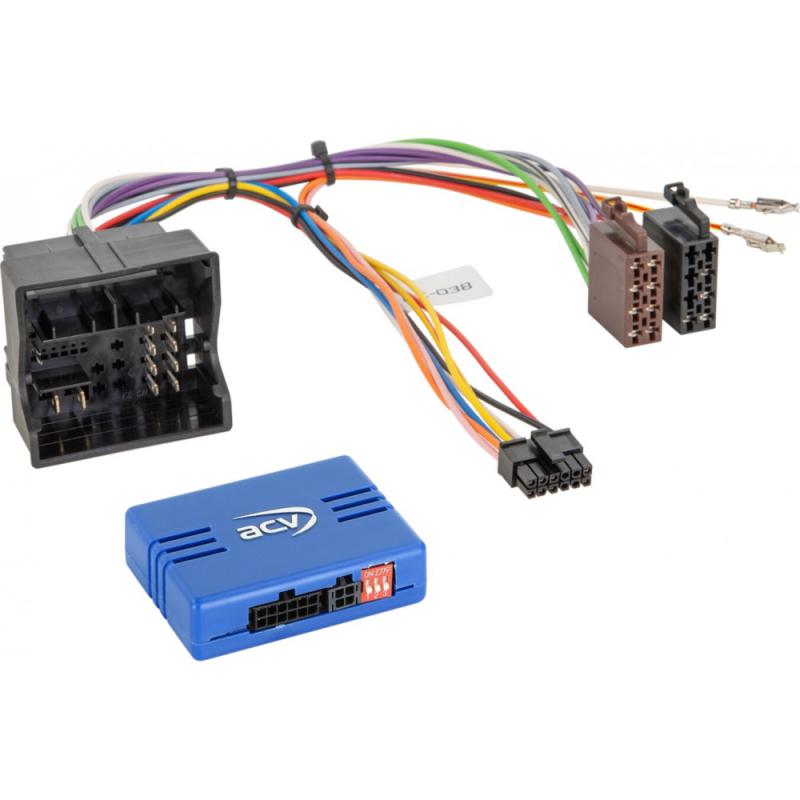

ACV Canbus / Stuurwielinterface Audi / Seat / Skoda / Volkswagen 52 Polig (Vanaf 2010 - 2023)

De producten van ACV worden ontwikkeld en geproduceerd in Duitsland, dit gebeurt volledig in eigen fabricage. ACV besteed veel aandacht aan ontwikkeling, de afwerking en de kwaliteit van het product, wat resulteert in hoogwaardige kwaliteit Autospecifieke, Aansluit en Inbouwproducten met een zeer goede pasvorm en een goed afgewerkt design. De ACV producten en accessoires zijn verkrijgbaar voor scherpe prijzen vergeleken met concurrerende fabrikanten en bieden een zeer goede prijs/kwaliteit verhouding.

Kenmerken van ACV Canbus / Stuurwielinterface Audi / Seat / Skoda / Volkswagen 52 Polig (Vanaf 2010 - 2023):

• ACV Canbus / Stuurwielinterface Audi / Seat / Skoda / Volkswagen 52 Polig (Vanaf 2010 - 2023)
• Nieuwste generatie canbus/stuurwielinterface die de bestaande stuurwielbediening functies overneemt naar de aftermarket radio
• Compacte interface voor vereenvoudigde installatie en volledig instelbaar via de beschikbare dipswitches, zie handleiding
• Overname van Source, Volume, Selectieknoppen en evt. Mute en Telefoontoetsen, biedt geen ondersteuning voor display
• Software op de interface is te updaten via de USB-C poort en bedieningsknoppen zijn her programmeerbaar, indien gewenst
• 100% OEM Pasvorm
• Bekabeling: 100% OFC koper
• Plug & Play aansluitconnectoren
• Artikelnummer: 42A-1328-000 + 42ARC100LEAD
• Deze interface wordt geleverd inclusief Multilead, geschikt voor het aansluiten van meerdere merken radio's, waaronder: Alpine, Pioneer, Sony, Clarion, Grundig, JVC, Kenwood, Philips, Zenec, Chinese radio's met KEY draden en Custom instelbare bedrading om zelf een radio in te leren, hiervoor zijn meerdere opties beschikbaar, zie handleiding

Geschikt voor de:

• Audi A1 (8X) 07/2010 - 11/2014*
• Audi A1 (8X) 11/2014 - 04/2018*
• Audi A3 (8V) 02/2013 - 05/2016
• Audi A3 (8V) 07/2016 - 03/2020
• Audi Q3 (8U) 10/2011 - 11/2014
• Audi Q3 (8U) 02/2015 - 08/2018
• MAN TGE 04/2017 - 2023
• Seat Alhambra (7N) 06/2015 - 01/2022
• Seat Arona (KJ) 11/2017 - 06/2021
• Seat Ateca (5FP) 08/2016 - 08/2020
• Seat Ateca (5FP) 08/2020 - 2023
• Seat Ibiza (6P) 07/2015 - 04/2017
• Seat Ibiza (KJ) 07/2017 - 03/2021
• Seat Mii (AA) 05/2015 - 04/2018
• Seat Mii (AA) 01/2020 - 02/2021
• Seat Leon (5F) 11/2012 - 12/2016
• Seat Leon (5F) 11/2016 - 01/2020
• Seat Toledo (NH) 03/2013 - 08/2018
• Skoda Citigo (AA) 05/2017 - 06/2019
• Skoda Fabia III (5J) 11/2014 - 08/2018
• Skoda Fabia III (5J) 08/2018 -05/2021
• Skoda Karoq (NU) 11/2017 - 11/2021
• Skoda Kodiaq (NS) 03/2017 - 06/2021
• Skoda Octavia III (5E) 02/2013 - 12/2016
• Skoda Octavia III (5E) 01/2017 - 01/2020
• Skoda Rapid (NH) 04/2015 - 05/2017
• Skoda Rapid (NH) 05/2017 - 02/2019
• Skoda Superb (3V) 06/2015 - 06/2019
• Skoda Yeti (5L) 10/2013 - 07/2017
• VW Amarok (2H) 09/2016 - 07/2020
• VW Arteon (3H) 11/2017 - 06/2020
• VW Beetle (16) 06/2016 - 03/2018
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Crafter II (SY/SZ) 03/2017 - 2023**
• VW Golf VII (AU) 11/2012 - 12/2016
• VW Golf VII (AU) 03/2017 - 05/2020
• VW Grand California (SY/SZ) 03/2019 - 2023
• VW Passat B8 10/2014 - 05/2019
• VW Polo V (6R) 04/2014 - 07/2017
• VW Polo VI (AW) 11/2017 - 05/2021
• VW Scirocco (13) 08/2014 - 10/2017
• VW Sharan II (7N) 07/2015 - 10/2021
• VW T6 (7HC) 07/2015 - 08/2019
• VW T6.1 (7HC) 11/2019 - 2023
• VW T-Roc (A1) 11/2017 - 10/2021
• VW Taigo (CS) 10/2021 - 2023
• VW Tiguan II (5N) 05/2016 - 05/2021
• VW Touran (5T) 09/2015 - 2023
• VW UP! (AA) 07/2016 - 12/2020
• Roze: +12V ontstekingsklem 15 1,5A max.
• Oranje: +12V verlichtingsklem 58 0,1A max.
• Wit: +12V achteruitrijsignaal 1,5A max.
• Geel/groen - Geel/rood: snelheidssignaal
• *Voertuigen met Concert OEM-apparaat met dashboardkleurenmonitor
• *Voertuigen met Chorus OEM apparaat met monochroom display > Artikel: 42cx25
• **Omkeersignaal alleen bij draaiende motor
• Aansluiting: 52-polige VAG Quadlock-stekker > Artikel: 42cx38
• Controleer dipschakelaar positie voor aftermarket radio systeem
• Voertuigen MAN / Seat / Skoda / VW met MIB-PQ-platform
• E-Call niet ondersteund
• Voertuigen MAN / Seat / Skoda / VW met E-Call: E-Call onderhoud MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Canbus genereerd de volgende signalen:

• Geschakelde voeding (+15)
• Snelheidssignaal (Speedpulse)
• Achteruitrijsignaal (Reverse)
• Verlichtingssignaal (Illumination)
• Handremsignaal

Montage TIP!

Een stuurwielinterface (Canbus en Analoge uitvoering) moet zichzelf inleren in het voertuig. Het is dan ook noodzakelijk om eerst alle bekabeling en connectoren aan te sluiten inclusief de radio bekabeling en radio lead en pas daarna het contact aan te zetten. Op die manier kan de interface zichzelf correct inleren en zijn de stuurwielfuncties en canbus voedingen direct beschikbaar. Indien nodig kunnen de stekkers daarna zonder gevolgen los gekoppeld worden voor de definitieve montage, de interface slaat de connecties op. Het inleren van de interface duurt gemiddeld enkele seconden, in sommige gevallen enkele minuten. Check ook altijd of de stuurwielbedieningsfunctie in het menu van de radio aanstaat, bij uitgebreide radio's kan het voorkomen dat die standaard nog uitstaat. Heeft u vragen tijdens of na de montage, neem dan aub contact met ons op.
