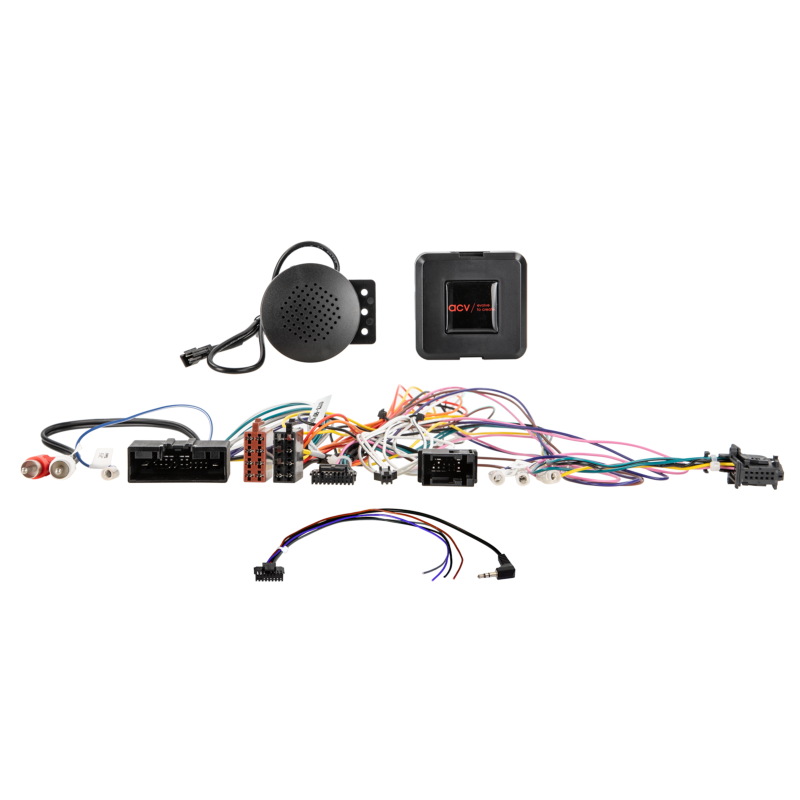

ACV Canbus / Stuurwielinterface Ford 24-Pins Display (Vanaf 2010 - 2019)

De producten van ACV worden ontwikkeld en geproduceerd in Duitsland, dit gebeurt volledig in eigen fabricage. ACV besteed veel aandacht aan ontwikkeling, de afwerking en de kwaliteit van het product, wat resulteert in hoogwaardige kwaliteit Autospecifieke, Aansluit en Inbouwproducten met een zeer goede pasvorm en een goed afgewerkt design. De ACV producten en accessoires zijn verkrijgbaar voor scherpe prijzen vergeleken met concurrerende fabrikanten en bieden een zeer goede prijs/kwaliteit verhouding.

Kenmerken van ACV Canbus / Stuurwielinterface Ford 24-Pins Display (Vanaf 2010 - 2019):

• ACV Canbus / Stuurwielinterface geschikt voor meerdere Ford modellen van 2010 t/m 2019
• Nieuwste generatie canbus/stuurwielinterface die de bestaande stuurwielbediening functies overneemt naar de aftermarket radio
• Compacte interface voor vereenvoudigde installatie en volledig instelbaar via de beschikbare dipswitches, zie handleiding
• Overname van Source, Volume, Selectieknoppen en evt. Mute en Telefoontoetsen, biedt geen ondersteuning voor display
• Software op de interface is te updaten via de USB-C poort en bedieningsknoppen zijn her programmeerbaar, indien gewenst
• 100% OEM Pasvorm
• Bekabeling: 100% OFC koper
• Plug & Play aansluitconnectoren
• Artikelnummer: 42xfo008
• Deze interface wordt geleverd inclusief Multilead, geschikt voor het aansluiten van meerdere merken radio's, waaronder: Alpine, Pioneer, Sony, Clarion, Grundig, JVC, Kenwood, Philips, Zenec, Chinese radio's met KEY draden en Custom instelbare bedrading om zelf een radio in te leren, hiervoor zijn meerdere opties beschikbaar, zie handleiding

Geschikt voor de:

• Ford B-MAX (JK8) van 10/2012 - 09/2017
• Ford C-MAX (DXA) van 11/2010 - 05/2015 LET OP! Alleen voor voertuigen met klein display en 2 instelknoppen aan de rechterzijde, display verbinding moet mogelijk worden uitgebreid
• Ford C-MAX (DXA) van 06/2015 - 12/2019 LET OP! Alleen voor voertuigen met klein display en 2 instelknoppen aan de rechterzijde, display verbinding moet mogelijk worden uitgebreid
• Ford Ecosport (JK8) van 02/2014 - 10/2017
• Ford Fiesta (JA8/JR8) van 01/2013 - 06/2017
• Ford Focus (DYB) van 09/2011 - 09/2014
• Ford Focus (DBY) van 10/2014 - 08/2018
• Ford Kuga (DM2) van 03/2013 - 01/2017 LET OP! Alleen voor voertuigen zonder OEM Touchscreen of met klein OEM display en 2 instelknoppen aan de rechterzijde, display verbinding moet mogelijk worden uitgebreid
• Ford Kuga (DM2) van 01/2017 - 12/2019 LET OP! Alleen voor voertuigen zonder OEM Touchscreen of met klein OEM display en 2 instelknoppen aan de rechterzijde, display verbinding moet mogelijk worden uitgebreid
• Ford Ranger (2AB) van 12/2011 - 12/2015
• Ford Transit Connect (PJ2) van 12/2013 - 05/2018 LET OP! Alleen voor voertuigen zonder OEM Display of voertuigen met klein OEM Display
• Ford Transit Custom (FAC/FDA) van 08/2012 - 06/2016 LET OP! Alleen voor voertuigen zonder OEM Display en met Euro5 of Euro6 norm
• Ford Transit Tourneo Connect (PJ2) van 12/2013 - 05/2018 LET OP! Alleen voor voertuigen zonder OEM Display of voertuigen met klein OEM Display
• Ford Transit Tourneo Custom (FAC/FAD) van 08/2012 - 06/2016 LET OP! Alleen voor voertuigen zonder OEM Display en met Euro5 of Euro6 norm
• Ford Transit (V363) (FCA/FAD) van 08/2014 - 06/2016 LET OP! Alleen voor voertuigen zonder OEM Display en met Euro5 of Euro6 norm
• Ford Taurus van 2008 - 2012
• Aansluiting: 24-pins Ford Connector
• Aansluiting LEAD: OEM-stuurafstandsbediening > 3,5mm-stekker / losse kabel
• Aansluiting AMP DISPLAY: AMP display connector > OEM Display
• Aansluiting OEM DISPLAY: OEM display connector > Interface
• Aansluiting AUX: OEM AUX > RCA (Male) Rood/wit
• Geschikt voor voertuigen met spraakbedieiningsknop, OEM display en CD-speler onder display
• LET OP! SYNC functie en OEM navigatie wordt niet ondersteund

Canbus genereerd de volgende signalen:

• Geschakelde voeding (+15)
• Snelheidssignaal (Speedpulse)
• Achteruitrijsignaal (Reverse)
• Verlichtingssignaal (Illumination)
• Handremsignaal

Montage TIP!

Een stuurwielinterface (Canbus en Analoge uitvoering) moet zichzelf inleren in het voertuig. Het is dan ook noodzakelijk om eerst alle bekabeling en connectoren aan te sluiten inclusief de radio bekabeling en radio lead en pas daarna het contact aan te zetten. Op die manier kan de interface zichzelf correct inleren en zijn de stuurwielfuncties en canbus voedingen direct beschikbaar. Indien nodig kunnen de stekkers daarna zonder gevolgen los gekoppeld worden voor de definitieve montage, de interface slaat de connecties op. Het inleren van de interface duurt gemiddeld enkele seconden, in sommige gevallen enkele minuten. Check ook altijd of de stuurwielbedieningsfunctie in het menu van de radio aanstaat, bij uitgebreide radio's kan het voorkomen dat die standaard nog uitstaat. Heeft u vragen tijdens of na de montage, neem dan aub contact met ons op.
