ACV Canbus / Stuurwielinterface Mercedes / Smart / Volkswagen ISO + Quadlock (Vanaf 2003 - 2018)

De producten van ACV worden ontwikkeld en geproduceerd in Duitsland, dit gebeurt volledig in eigen fabricage. ACV besteed veel aandacht aan ontwikkeling, de afwerking en de kwaliteit van het product, wat resulteert in hoogwaardige kwaliteit Autospecifieke, Aansluit en Inbouwproducten met een zeer goede pasvorm en een goed afgewerkt design. De ACV producten en accessoires zijn verkrijgbaar voor scherpe prijzen vergeleken met concurrerende fabrikanten en bieden een zeer goede prijs/kwaliteit verhouding.

Kenmerken van ACV Canbus / Stuurwielinterface Mercedes / Smart / Volkswagen ISO + Quadlock (Vanaf 2003 -2018):

• ACV Canbus / Stuurwielinterface geschikt voor meerdere Mercedes, Smart en Volkswagen modellen van 2003 t/m 2018

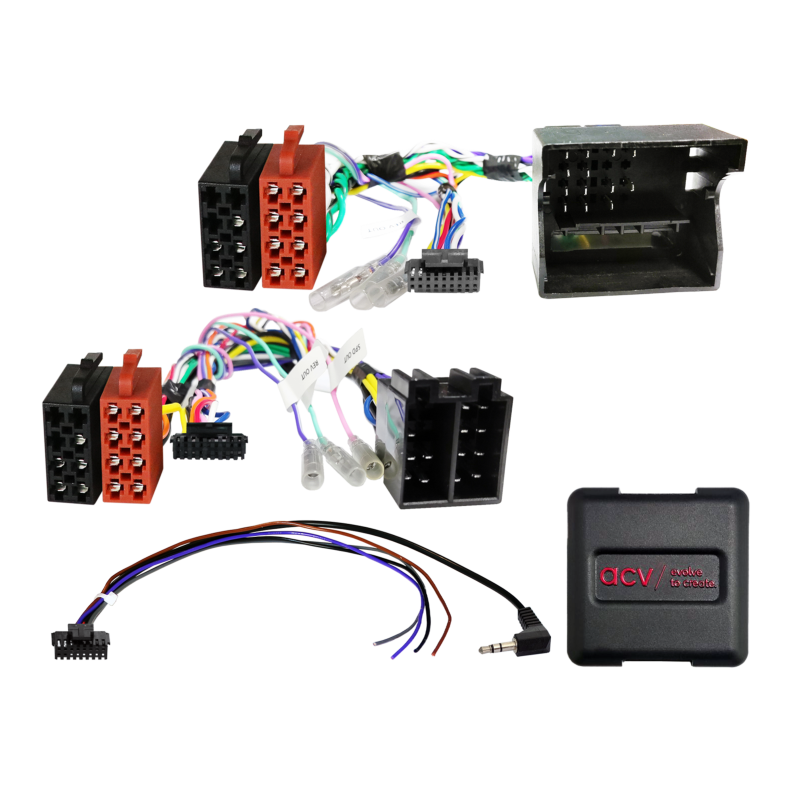

• LET OP! Deze interface wordt geleverd inclusief twee type kabelbomen, Quadlock en ISO / Mini ISO uitvoering
• Dit maakt het mogelijk om dezelfde interface in zowel oudere als nieuwere Mercedes modellen te installeren, ongeacht de stekker die aanwezig is!
• Nieuwste generatie canbus/stuurwielinterface die de bestaande stuurwielbediening functies overneemt naar de aftermarket radio
• Compacte interface voor vereenvoudigde installatie en volledig instelbaar via de beschikbare dipswitches, zie handleiding
• Overname van Source, Volume, Selectieknoppen en evt. Mute en Telefoontoetsen, biedt geen ondersteuning voor display
• Software op de interface is te updaten via de USB-C poort en bedieningsknoppen zijn her programmeerbaar, indien gewenst
• 100% OEM Pasvorm
• Bekabeling: 100% OFC koper
• Plug & Play aansluitconnectoren
• Artikelnummer: 42xmc00c
• Deze interface wordt geleverd inclusief Multilead, geschikt voor het aansluiten van meerdere merken radio's, waaronder: Alpine, Pioneer, Sony, Clarion, Grundig, JVC, Kenwood, Philips, Zenec, Chinese radio's met KEY draden en Custom instelbare bedrading om zelf een radio in te leren, hiervoor zijn meerdere opties beschikbaar, zie handleiding

Geschikt voor de:

• Mercedes A-Klasse (C169/W169) van 10/2004 - 04/2008
• Mercedes A -Klasse (C169/W169) van 06/2008 - 06/2012
• Mercedes B-Klasse (T245) van 07/2005 - 04/2008
• Mercedes B-Klasse (T245) van 04/2008 - 09/2011
• Mercedes C-Klasse (CL203/S203/W203) van 02/2004 - 09/2007
• Mercedes CLC-Klasse (CL203) van 06/2008 - 02/2011
• Mercedes CLK-Klasse (W209) van 04/2005 - 01/2010
• Mercedes CLS-Klasse (C219) van 04/2008 - 09//2010
• Mercedes E-Klasse (S211/W211) van 03/2008 - 01/2009
• Mercedes G-Klasse (W463) van 04/2007 - 06/2008
• Mercedes G-Klasse (W164) van 09/2008 - 06/2012
• Mercedes GL-Klasse (X164) van 09/2006 - 05/2009
• Mercedes GL-Klasse (X164) van 05/2009 - 07/2012
• Mercedes M-Klasse (W164) van 07/2005 - 04/2008
• Mercedes M-Klasse (W164) van 10/2008 - 07/2011
• Mercedes ML (W164) van 07/2005 - 04/2008
• Mercedes ML (W164) van 10/2008 - 07/2011
• Mercedes R-Klasse (W251) van 09/2005 - 05/2007
• Mercedes R-Klasse (W251) van 05/2007 - 05/2010
• Mercedes SLK-Klasse (R171) van 04/2008 -03/2011
• Mercedes Sprinter (W906) van 04/2006 - 08/2013
• Mercedes Sprinter (W906) van 08/2013 - 05/2018
• Mercedes Vito/Viano (W639) van 04/2006 - 08/2010
• Mercedes Vito/Viano (W639) van 09/2010 - 03/2014
• Smart For Four (W454) van 01/2004 - 04/2007
• VW Crafter I (2EC/2EK/2F) van 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) van 07/2011 - 11/2016
• Aansluiting: 40-pin Quadlock Mercedes connector of ISO / Mini ISO connector
• Aansluiting LEAD: OEM-stuurafstandsbediening > 3,5mm-stekker / losse kabel
• Geschikt voor voertuigen met Mercedes Audio 5, Audio 20, Audio 50 APS Comand NTG2 / NTG2.5, Smart 2-DIN OEM CD, Comand OEM Navigatie, Volkswagen RCD 2001, RCD3002 of RNS 4001 / RNS 5001 OEM Headunit
• LET OP! Deze interface wordt geleverd inclusief twee type kabelbomen, Quadlock en ISO / Mini ISO uitvoering
• Dit maakt het mogelijk om dezelfde interface in zowel oudere als nieuwere Mercedes modellen te installeren, ongeacht de stekker die aanwezig is!

Canbus genereerd de volgende signalen:

• Geschakelde voeding (+15)
• Snelheidssignaal (Speedpulse)
• Achteruitrijsignaal (Reverse)
• Verlichtingssignaal (Illumination)
• Handremsignaal

Montage TIP!

Een stuurwielinterface (Canbus en Analoge uitvoering) moet zichzelf inleren in het voertuig. Het is dan ook noodzakelijk om eerst alle bekabeling en connectoren aan te sluiten inclusief de radio bekabeling en radio lead en pas daarna het contact aan te zetten. Op die manier kan de interface zichzelf correct inleren en zijn de stuurwielfuncties en canbus voedingen direct beschikbaar. Indien nodig kunnen de stekkers daarna zonder gevolgen los gekoppeld worden voor de definitieve montage, de interface slaat de connecties op. Het inleren van de interface duurt gemiddeld enkele seconden, in sommige gevallen enkele minuten. Check ook altijd of de stuurwielbedieningsfunctie in het menu van de radio aanstaat, bij uitgebreide radio's kan het voorkomen dat die standaard nog uitstaat. Heeft u vragen tijdens of na de montage, neem dan aub contact met ons op.
